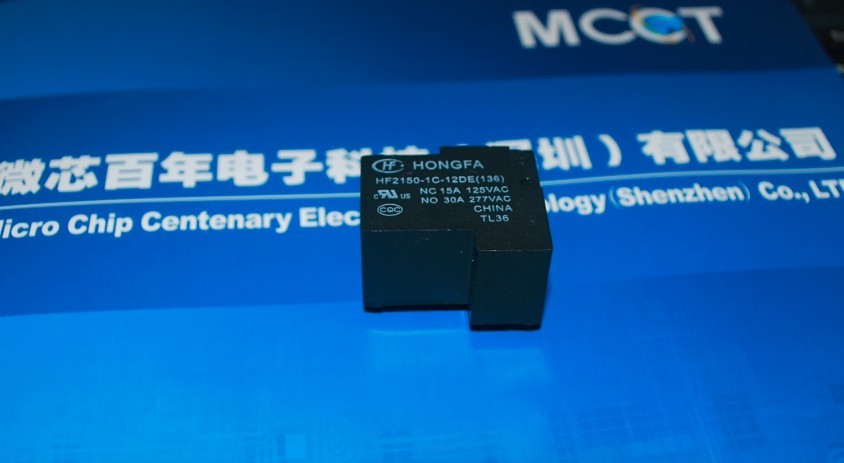

JQX-105F-1(O12D-1ZS)

• 产品介绍

JQX-105F-1(O12D-1ZS)

产品特征：40A触电切换能力

                    触点与线圈间介质耐压2.5kv,

                   T型为4KV F级线圈绝缘等级

                 敞开型，塑封型和防尘罩型可供选择

                 环保产品（符合ROHS)

                 外形尺寸：（32.2*27.0*20.1）mm

触点参数

触点形式 1H,1Z ,1D

接触电阻     50mΩ (1A 24VDC)

触点材料  AgSnO₂, AgCdO

最大切换电流  1H    40A

                         1D     15A

                          1Z(NO)   20A

                          1Z(NC)   10A

最大切换电压   277VAC / 28VDC

最大切换功率 1H 7200VA/560W
1D 3600VA/280W
1Z(NO) 4800VA/560W
1Z(NC) 2400VA/280W

触点负载(阻性)   HF105F-1
额定负载 HF105F-1L
额定负载
1H 30A 240VAC
20A 28VDC 25A 240VAC
20A 28VDC
1D 15A 240VAC
10A 28VDC 15A 240VAC
10A 28VDC
1Z(NO) 20A 240VAC
20A 28VDC 20A 240VAC
20A 28VDC
1Z(NC) 10A 240VAC
10A 28VDC 10A 240VAC
10A 28VDC
 机械耐久性 1×107次
电耐久性 1×105次(详见安全认证报告)
　线圈参数
额定电压 5~110VAC
动作电压 直流（VDC）：动作电压是额定电压的75%
交流（VAC）：动作电压是额定电压的80%
释放电压 直流（VDC）：释放电压是额定电压的10%
交流（VAC）：释放电压是额定电压的20%
额定线圈功率 直流型: 约900mW;
交流型: 约2VA
性能参数
绝缘电阻: 1000MΩ(500VDC)
介质耐压 触点与线圈间 2500/4000VAC 1min
断开触点间 1500VAC 1min

环境温度 直流:-55℃ ~ 85℃;
交流:-55℃ ~ 60℃
动作时间 ≤15ms
释放时间 ≤10ms
冲击 稳定性 98m/s2
强 度 980m/s2

相对湿度 98% RH, 40℃
重量 约36g
封装形式 塑封型、防尘罩型、敞开型(仅适用于直流型)
引出端方式 PCB直插式(THT)
安全认证 UL&CUL,VDE,CQC
认证号 E134517
40025518
CQC09002031229
