照明灯的光电控制电路

作者:管理员 来源:本站 浏览数:2105 发布时间:2012/4/3 13:29:23

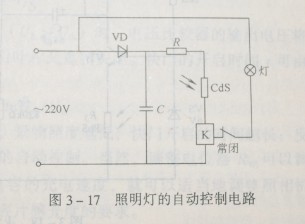

       照明灯包括路灯,廊灯与院灯等公共场所的照明灯,它的控制开关常采用光电敏感器件实现自动控制。照明灯实现光电自动控制后,根据自然光的情况决定是否开灯,以便节约用电。如图3-17所示为一种最简单的由光敏电阻作光电敏感器件的照明灯的自动控制电路。该电路由3部分构成:第1部分为由整流二极管VD和滤波电容C构成半波整流滤波电路,它为光电控制电路提供直流电源;第2部分为由限流电阻R,CdS光敏电阻继电器绕组构成的测光与控制的电路;第3部分为由继电器的常闭触头构成的执行电路,它控制照明灯的开关。

      当自然光较暗需要点灯时,CdS光敏电阻的阻值很高,继电器K的绕组电流变得很小,不能维持工作而关闭,常闭触头使照明灯点亮;当自然光增强到一定的照度Ev时,光敏电阻的阻值减小到一定的值,流过继电器的电流使继电器K动作,常闭触头断开将照明灯熄灭。设使照明灯点亮的光照度为Ev,继电器绕组的直流电阻为Rk,使继电器吸合的最小电流为Imin,光敏电阻的光电导灵敏度为Sg,暗电导g0-0,显然,这种最简单的光电控制电路还有很多缺点,还需要改进。在实际应用中常常要附加其他电路,如楼道照明灯常配加声控开关或微波等接近开关,使灯在有人活动时照明灯才被点亮;而路灯光电控制器则要增加防止闪电光辐射或者人为的光源(如手电灯光等)对控制电路的干扰措施。
