SDN-414-01
产品图片仅供参考
欢迎索取产品详细资料

SDN-414-01

  • 所属类别:接触器contactor
  • 产品名称:无电感分流器
  • 厂商:POWERTEK
  • 生产批号:24+
  • 封装:模块
  • 库存状态:有库存
  • 库存量:1200
  • 最低订购量:1
  • 详细资料:点击查找SDN-414-01的pdf资料
  • 点击询价
联系我们 在线客服1 在线客服2 点击发送邮件
  • 产品介绍

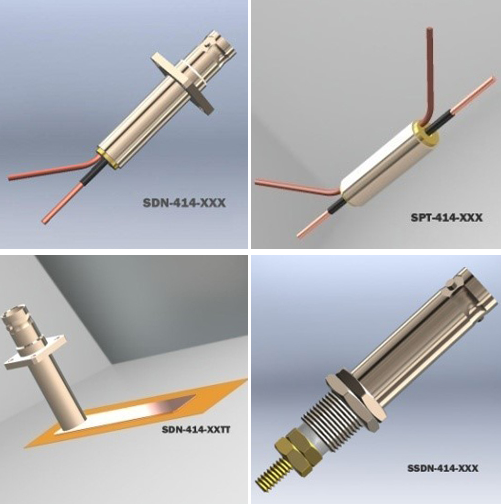

SDN-414-01 无电感分流器

SDN-414系列是设计用于宽带宽操作的无电感分流器,适用于交流和直流电源系统,尤其是相位角和传输延迟是考虑因素的情况,在阻抗测量和功率校准系统中至关重要。对于增加或扩大功率分析仪、功率计、相位角计、频率响应分析仪和万用表的电流范围非常有用。使用SDN-414系列相位角计可以测量电压、电压电流或电流之间的相位角,非常适合相位保护继电器、电能表和电流互感器校准。



CVR是坚固的高频电阻,设计用于维持电容器组、脉冲发生器系统和稳态电流负载产生的非常高的峰值功率和电流输入。它们在宽频带上的线性响应提供了无电感元件的电流大小的准确指示。CVR设计的本质是电阻、带通、能量容量和额定功率等主要电气参数之间的耦合。这意味着我们提供了一系列广泛的标准装置,涵盖了广泛的规格。



额定功率



尽管大多数CVR主要用于浪涌电流测量,但其坚固的结构和低温系数电阻元件使其非常适合于许多稳态应用。因此,适用于连续电流负载的平均额定功率被引用到每个电阻器系列中。在涉及交流或高占空比脉冲电流的电路中,应注意不要超过该额定值,因为过热会导致CVR损坏。如果需要,我们可以提供特殊结构的电阻器,根据型号的不同,将标准额定功率提高到较高的值。



频率响应



CVR的带通从直流到上限基本上是平坦的,这主要由电阻元件中的趋肤效应决定。相关带通是基于测量到的10%到90%上升时间对同轴脉冲发生器产生的电流阶跃函数的响应。测试脉冲的di/dt超过10^12安培/秒。



电阻值



除非另有规定,否则电阻器的电阻公差为标称值的±4%。此外,每台机组还配有一个开尔文电桥,精确到±0.2%的电阻。我们可以为任何一个标准单元提供广泛的特殊电阻值。



机械设计



全同轴CVR的外壳结构为镀银黄铜。标准输出信号连接器是BNC和其他可用连接器。大型同轴CVR采用高电流法兰和同轴螺纹螺柱输入连接。Powertek的扁平配置CVR,W系列,最初是为平板传输线安装而开发的,可在多种单位宽度和输入配置中使用,被发现在需要具有极端能量和功率额定值的电阻器的应用中特别有用。



全球可追溯性



使用CVR系列SDN-414分流器进行的所有测量都可追溯至国家和国际标准;通过Powertek的测量标准。所有CVR系列SDN-414转辙机均配有符合质量保证标准所需的合格证书,如:IEC17025/ISO9001。可使用UKAS、A2LA或Z540/NAVLAP证书进行独立测量认证。



无感同轴电流并联CVR的应用



脉冲电流应用

校准实验室

相位表电流传感

单相角度指示器V-A

三相相位角指示器V-A

功率因数表

高频电能表

宽带功率计

功率分析

电流互感器校准

电流探针相位延迟特性

可控硅电流测量

自动焊机的电流控制

测量汽车交流发电机的输出

交流发电机轴承磨损的故障电流检测

电子束焊接

爆轰系统中的电流检测

输电变电所三相故障测试

调制器的故障检测

激光系统灯电流的测量

电动车IGBT斩波电流控制

断路器试验
