ABCIRPSE06T1819SV0N

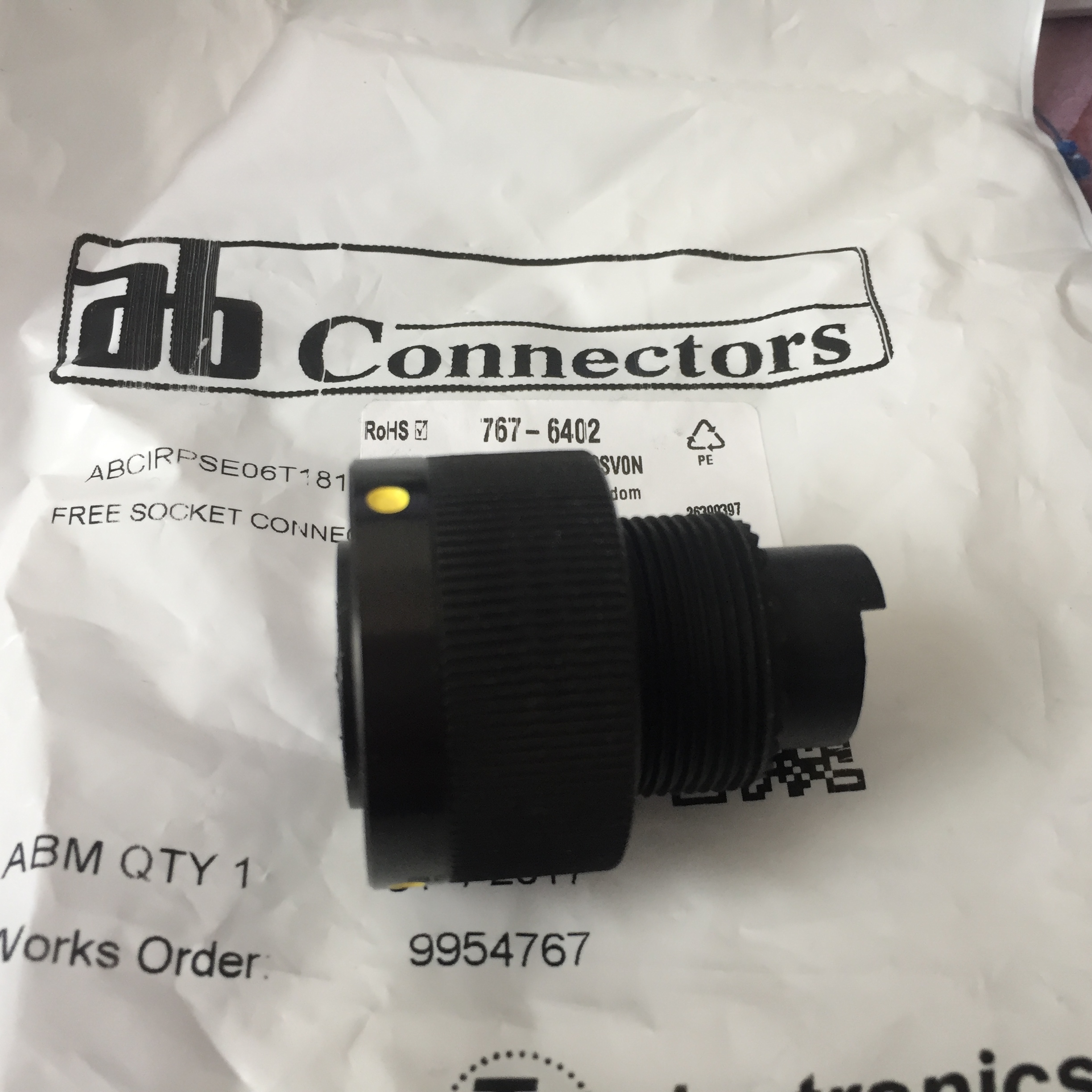

产品图片仅供参考
欢迎索取产品详细资料

ABCIRPSE06T1819SV0N

  • 所属类别:连接器
  • 产品名称:AB Connectors ABCIRP 系列 35路 电缆安装 直向 连接器, 40外壳尺寸, 母芯 插头
  • 厂商:AB Connectors Ltd
  • 生产批号:2023+
  • 封装:连接器
  • 库存状态:有库存
  • 库存量:210
  • 最低订购量:1
  • 详细资料:点击查找ABCIRPSE06T1819SV0N的pdf资料
  • 点击询价
联系我们 在线客服1 在线客服2 点击发送邮件
  • 产品介绍

AB 型连接器 ABCIRP 插头连接器,带射频接地,电缆安装

ABCIRP 插头连接器,带射频接地电缆安装,源自 MIL-C-5015 和 VG95234 规格。这些插头连接器用于铁路行业、重型工业并具有许多军事应用。 这些耐用耐磨插头连接器为铝合金结构,其锌钴合金镀层上用黑色铬酸盐钝化,带低火灾垫圈和绝缘体,采用电缆安装,可接合超过 2000 次,并具有反向卡口锁定。 ABCIRP 插头连接器触点可单独提供,是工业标准 'F80' 类型,并通过独特的铍铜弹簧夹固定在绝缘体中。 连接器密封具有阶梯式电线密封垫圈,无需用填充插头填充未用的空腔。

插头上具有易于耦合的低摩擦转子引脚
360° RFI 接地垫圈
硬质塑料绝缘体
通过 NFF16-101 认证的无卤材料
坚固的铍铜夹固定触点
模块化设计
IP67 等级(配接并使用密封底壳时)
与其他 5015 反向卡口锁类型兼容

Mil-C-5015型(牵引,工业)
Mil-C-5015型,符合VG 95234型,反向卡口连接器,SNCF批准至NFF 61030,符合LUL标准,低火灾危险热塑性插件,10安培至42安培,-55°C至+ 125°C,7至60个夹子保留的联系人。

模块化卡口锁连接器,塑料绝缘子。
ABCIRP连接器系列源自美国Mil-C-5015和VG95234规格。连接器是可互配的并且可与相应类型互换,但具有低火灾危险的热塑性绝缘体,其可移除以在替代方向上重新定位。触点是行业标准的“F80”型,通过独特的铍铜弹簧夹固定在绝缘体中。连接器密封采用阶梯式线密封垫圈,无需使用填充塞填充未使用的腔体。压接工具是行业标准,使用简单的手动工具插入和移除触点。

ABCIRP连接器已获得法国铁路规范NFF 61030的批准

规格
标准材料和表面处理
外壳:铝合金,无镉镀层,黑色钝化

绝缘子:低火灾危险热塑性塑料

触点:铜合金,镀金

机械特征
耦合:三针刺刀

极化:壳键,可拆卸绝缘子中的键槽

触点类型:压接,后插,前释放,后可拆卸,pctail。

联系安排: 7到60个联系人

电气数据
最大接触电流额定值: 10安培至42安培

额定电压:工作在700V至1250V DC / AC峰值

接触电阻:最大5mΩ

温度额定值: -55°C至+ 125°C
