MPI12x

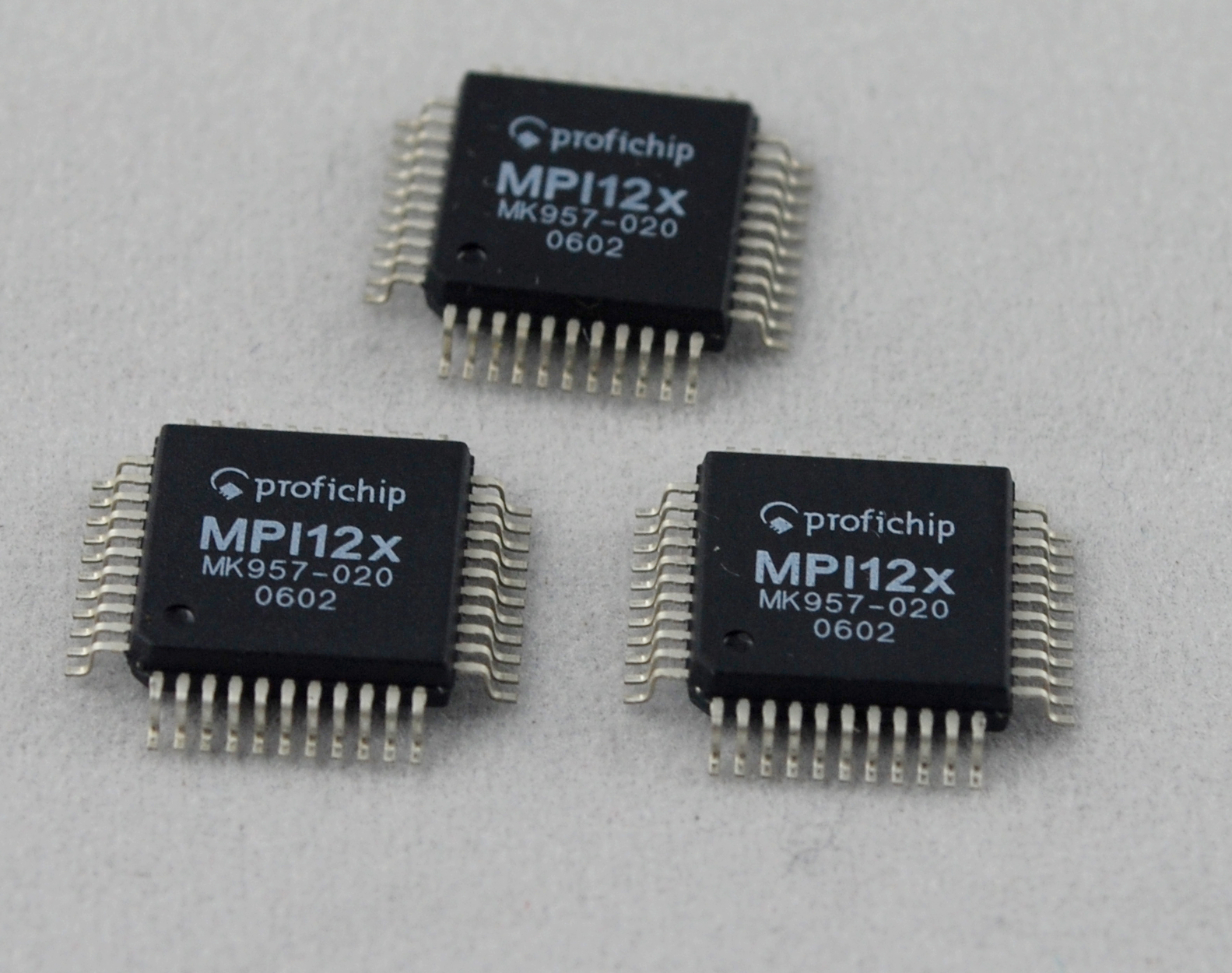

产品图片仅供参考
欢迎索取产品详细资料

MPI12x

  • 所属类别：8位微处理器通讯接口的专用集成电路芯片
  • 产品名称：多路接口控制器专用集成电路芯片
  • 厂商：VIPA GmbH
  • 生产批号：09+
  • 封装：PQFP-44
  • 库存状态：有库存
  • 库存量：98
  • 最低订购量：1
  • 详细资料：点击查找MPI12x的pdf资料
  • 点击询价
联系我们 在线客服1 在线客服2 点击发送邮件
  • 产品介绍

MPI12x
多路接口控制器专用集成电路芯片
PA002004

MPI12x是带有8位微处理器通讯接口的专用集成电路芯片，用于MPI和profibus-dp从站的产品研发。http://www.chip100.com/

MPI12x完成信息处理、地址识别、数据安全排序和对Profibus的协议处理，Profibus是基本的传输协议。令牌操作，错误检测和数据预处理被自动执行，减缓了主处理器的各项饱和时间任务及耗时计算。支持数据传输率达到12Mbps，在硬件中集成有Profibus协议，4KByte的通讯RAM和可组态微处理器接口，这些特性支持建立高性能的MPI应用。此外，这种芯片还带有已被广泛使用的VPC3+C系列芯片的Profibus-DP从站核（包含DP-V2服务）。

处理起接口支持以下通用的微处理起系列：

Intel:80C31,80X86

Siemens:80C166/165/167

Motorola:HC11-,HC16-和HE916

MPI12x特性

  • MPI通讯速率可达12Mbps
  • 集成4KB的SRAM
  • 可组态的8位微处理器接口
  • PROFIBUS从站核（VPC3+C包括时钟同步）
  • 高速串行接口核，兼容16550，可达12Mbps
  • 3.3V单一供电电压，5V容限输入
  • 软件堆栈核开发工具包
  • PQFP44封装（符合RoHS）

MPI12x开发工具包
PA006200

开发工具包由以下几部分组成：

  1. PROFIBUS主板，带RS485及光纤接口；
  2. 扩展板，带Atmel 89C5132微处理器（USB C51兼容微处理器，64KB Flash，通过USB的ISP编程）；
  3. MPI固件（C原码）－订货代码：PA007064；
  4. 演示软件（C原码）；
  5. 2片用于测试的VPC3+C芯片；
  6. 基于MPI12x（包括恰当的硬件和软件原码）的、完全即插即用的Profibus-DP从站单元：对Profibus初学者来说是减少开发成本和时间的基本工具
