V23132B2002B200-EV-USBX

TE Connectivity Ltd

V23132B2002B200-EV-USBX 由 TE Connectivity Ltd 生产，采用 继电器 封装，批号 2018+，芯微百年深圳仓库现货 140 个。

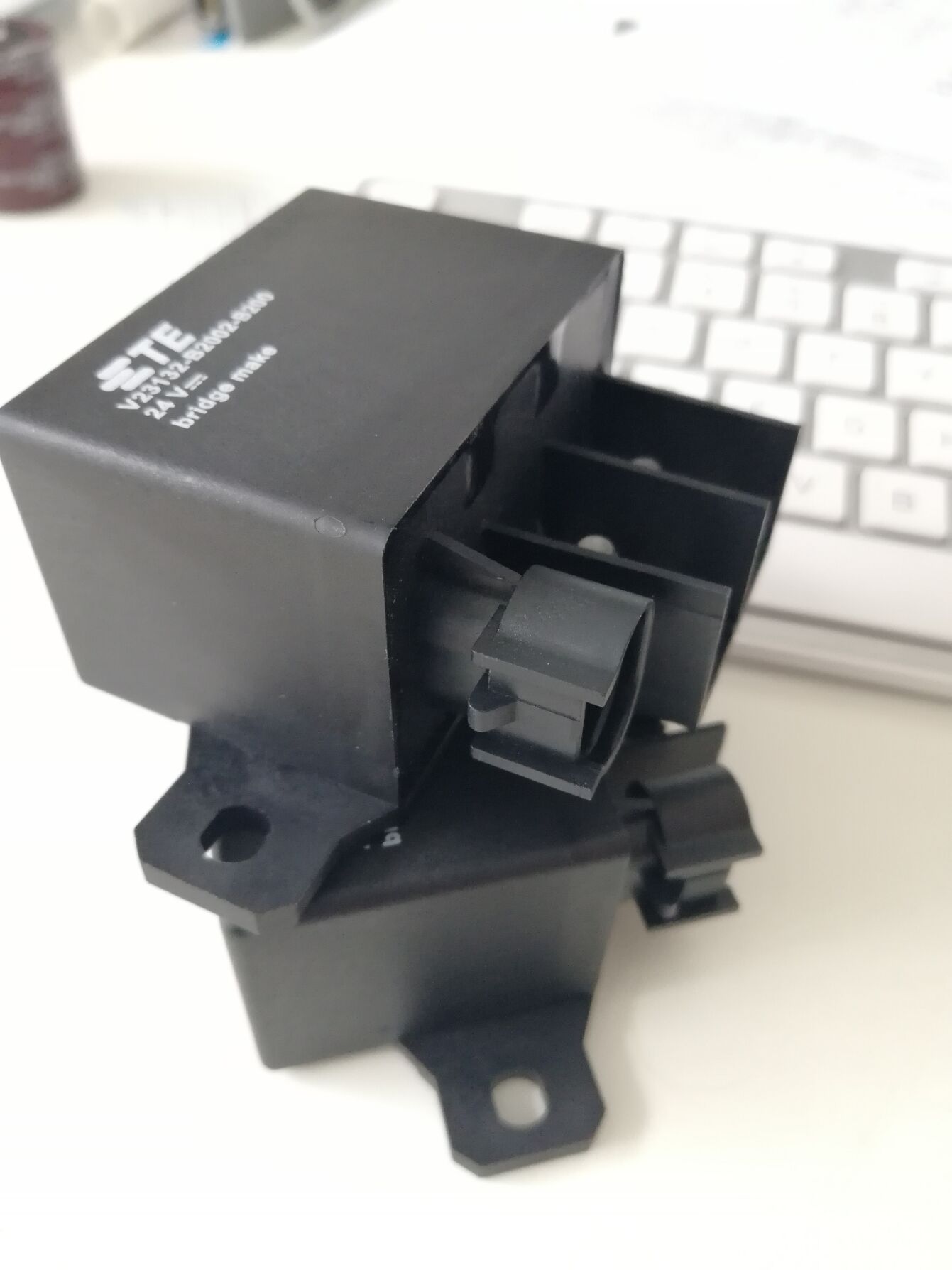

V23132B2002B200-EV-USBX 高电流汽车继电器 产品图
现货
库存量
140个
交期
待确认
最低订购量
1 个

该型号暂未公开报价，请索取报价。

索取报价 查看替代料

完整规格

V23132B2002B200-EV-USBX 规格参数
参数 值
型号V23132B2002B200-EV-USBX
厂商TE Connectivity Ltd
所属类别继电器
库存状态现货
封装继电器
生产批号2018+
库存量 140个
最低订购量1 个
交期待确认

产品详情

产品类型特性



  • 产品类型 : 继电器

  • 产品分类 : 继电器 - 汽车大电流继电器

  • 继电器类型 : HCR 150 型大电流继电器

  • 产品类别 : 机电式继电器

  • 产品名称 : 高电流汽车继电器

电气特征



  • 端子开关负载（最小值） : 1000mA @ 5VDC

  • 端子极限断开电流 (A): 300

  • 额定电压 (VDC): 24

  • 额定线圈电压 (VDC): 24

  • 线圈励磁系统 : 单稳态，直流

  • 线圈电阻 (Ω): 141

  • 端子极限连续电流 (A): 180

  • 端子极限关合电流 (A): 300

  • 打开端子间绝缘初始电介质 (Vrms): 1000

  • 线圈功率额定值（直流） (mW): 4100

  • 线圈/端子间绝缘初始电介质类 : 500 – 1000 V

  • 端子与线圈间绝缘初始电介质 (Vrms): 1000

  • 额定电流 (85°C) (A): 130

主体特性



  • 重量 : 220 g [ 7.766 oz ]

接触件特性



  • 端子基材 : AgSnO2

  • 端子电流类 : >50A

  • 端子排列方式 : 1 Form X（NO，桥接）

  • 端子类型 : 螺纹式端子

机械附件



  • 安装类型 : 螺钉

尺寸



  • 宽度 : 40 mm [ 1.575 in ]

  • 高度类（机械） : 40 – 50 mm

  • 长度 : 74.2 mm [ 2.92 in ]

  • 长度类（机械） : >60mm

  • 高度 : 45 mm [ 1.772 in ]

  • 宽度类（机械） : 30 – 40 mm

使用环境



  • 环境保护类别 : RTIII

  • 环境温度类 : 105 – 125°C

  • 环境温度（最大值） : 125 °C [ 257 °F ]

其他



  • 安装支架 : 带有

  • 大功率继电器 (>75A) : 是
