UC28025

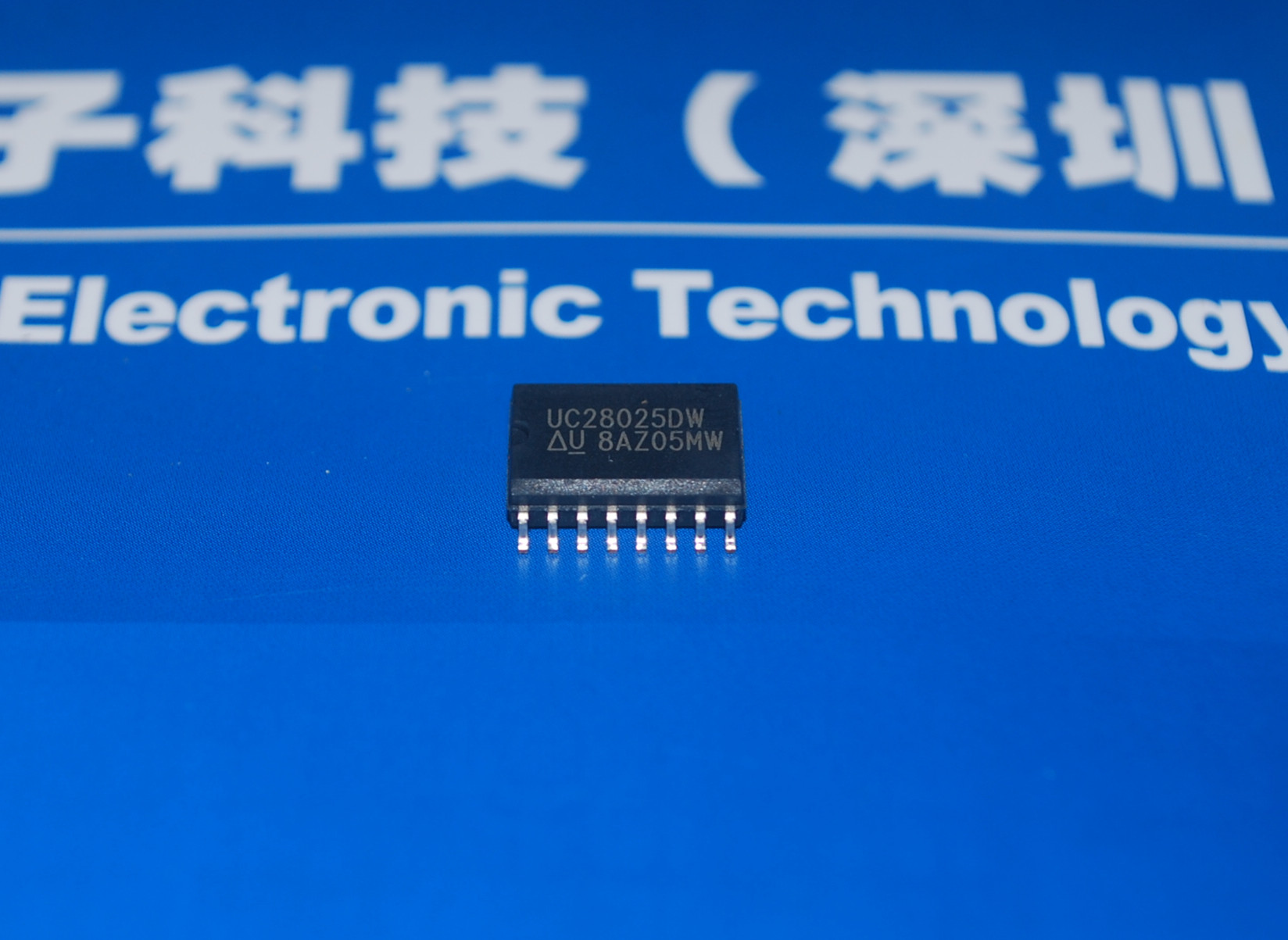

产品图片仅供参考
欢迎索取产品详细资料

UC28025

  • 所属类别:ACDC-和-DCDC-电源
  • 产品名称:经济型高速 PWM 控制器
  • 厂商:TI
  • 生产批号:13+
  • 封装:16PDIP, 16SOIC
  • 库存状态:有库存
  • 库存量:6820
  • 最低订购量:1
  • 详细资料:点击查找UC28025的pdf资料
  • 点击询价
联系我们 在线客服1 在线客服2 点击发送邮件
  • 产品介绍

该UC28023和UC28025是固定频率的PWM高频开关模式电源应用进行了优化控制器。 该UC28023是一个单端拓扑而UC28025提供双交替双端输出和全桥拓扑结构单一输出的PWM。

旨在与最少的外部元件的成本效益的解决方案,UC2802x包括一个振荡器,温度补偿基准,宽波段宽度误差放大器,一个高速电流检测比较器和大电流高有效图腾柱输出,直接驱动外部的MOSFET。

保护电路包括一个带有1 - V的阈值电流限制比较器,兼容TTL关闭端口,一个软启动引脚,将增加一倍为最大占空比钳位。

微芯百年电子科技(深圳)有限公司

地址:深圳市福田区华强路华强广场A座13H

电话:0755-83591082

传真:0755-83591083

Q Q:1051085817



http://www.chip100.com/





特性
  • 峰值电流模式,平均电流模式或电压模式
    (与前馈)控制方法
  • 实际操作高达1 MHz的
  • 50 - ns的传播延迟到输出
  • ± 1.5的峰值图腾柱输出
  • 9 V至30 V额定工作电压范围
  • 宽带误差放大器
  • 完全锁定逻辑双脉冲抑制
  • 脉冲通过脉冲电流限制
  • 可编程最大占空比控制
  • 欠压锁定与迟滞
  • 边5.1 - V的带UVLO参考
  • 相同的功能UC3823与UC3825
  • 应用
    • 离线和直流/直流电源供应器
    • 转换器采用电压模式,峰值电流模式,
      或平均电流模式控制方法
    • 单端或双开关拓扑结构设计
参数
  UC28025
拓扑 升压,反激式,转发,全桥,半桥,推挽
控制方法 电流模式
占空比(最大)(%) 100
频率(最大)(千赫) 1000
欠压锁定阈值的开/关(五) 9.2/8.4
引脚/包 16PDIP,16SOIC
(#)稳压输出 2
工作温度范围(℃) -40到105
