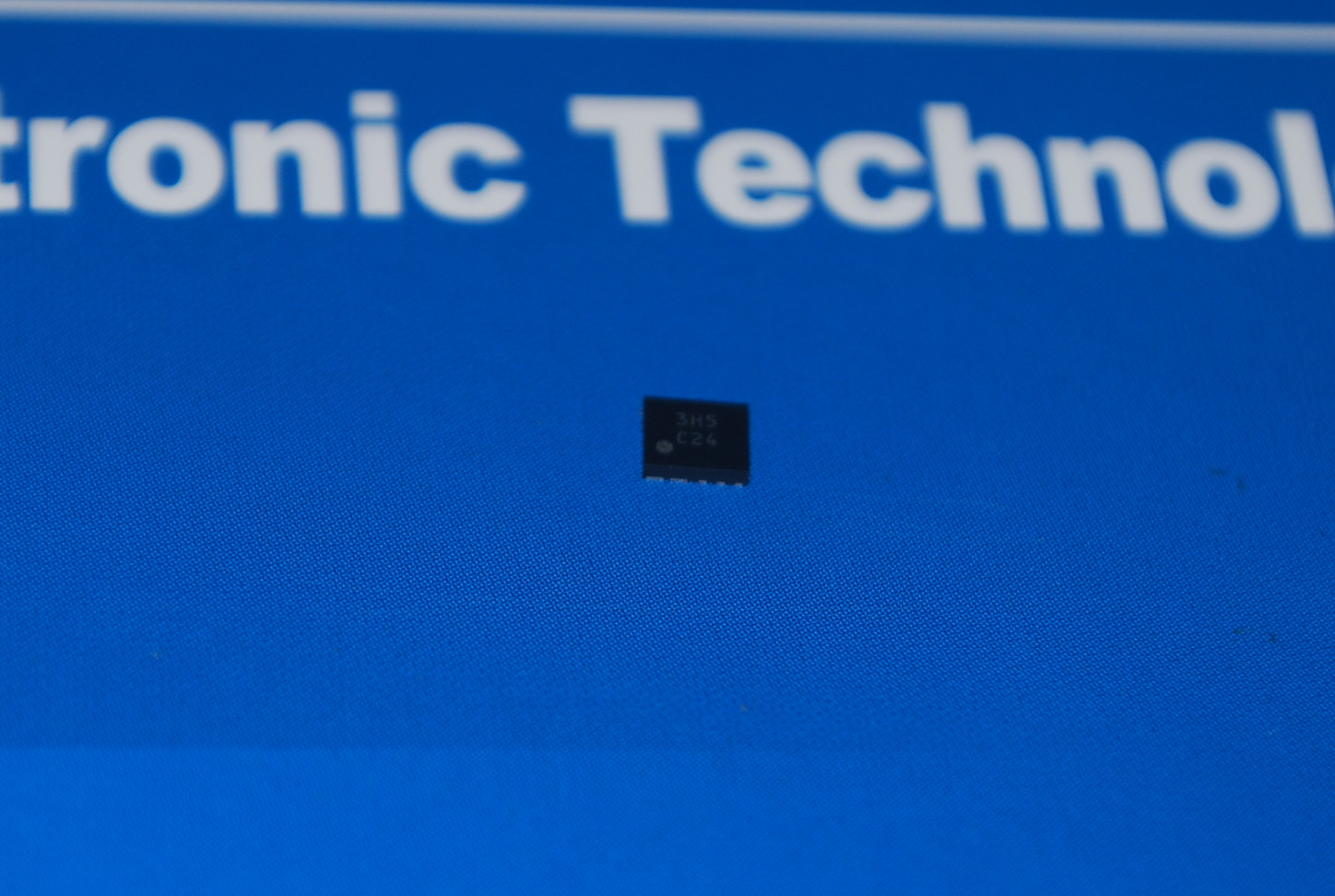

XC9131H05CDR-G

• 产品介绍

XC9131H05CDR-G 同步整流升压DC/DC转换器 XC9131系列是内置0.2Ω(TYP.)Nch驱动晶体管及0.2Ω(TYP.)Pch同步整流开关晶体管的同步整流升压DC/DC转换器。降低内置晶体管的导通阻抗能高效率稳定地提供最大1.0A的电源。
从输入电压VIN=0.9V开始,负载为33Ω阻抗启动时,输出电压能达到3.3V。能用于使用1个碱性或镍氢电池的设备。
负载切断功能在停机时切断输入和输出的导通状态。温度传感器
内置0.5V(精度±10mV)的基准电压电源,使用外部元件能在1.8V～5.0V范围内设定输出电压。特点
Input Voltage Range 0.65V~5.5V
Voltage Adjustable Type VFB=0.50V±0.01V Set up with external components
Oscillation Frequency 1.2MHz (±15%)
Input Current 1.0A
Output Current 500mA @ VOUT=3.3V, VIN=1.8V(TYP.)
Control Mode Selection PWM or Auto PWM/PFM
Load Transient Response 100mV @ VOUT=3.3V,VIN=1.8V, IOUT=1mA→200mA
Protection Circuits Thermal shutdown,Over-current limit,Integral latch method
Functions Soft-start,Load Disconnection Function,CL Discharge Function,, Flag-out Function
Output Capacitor Ceramic Capacitor
Package USP-10B
