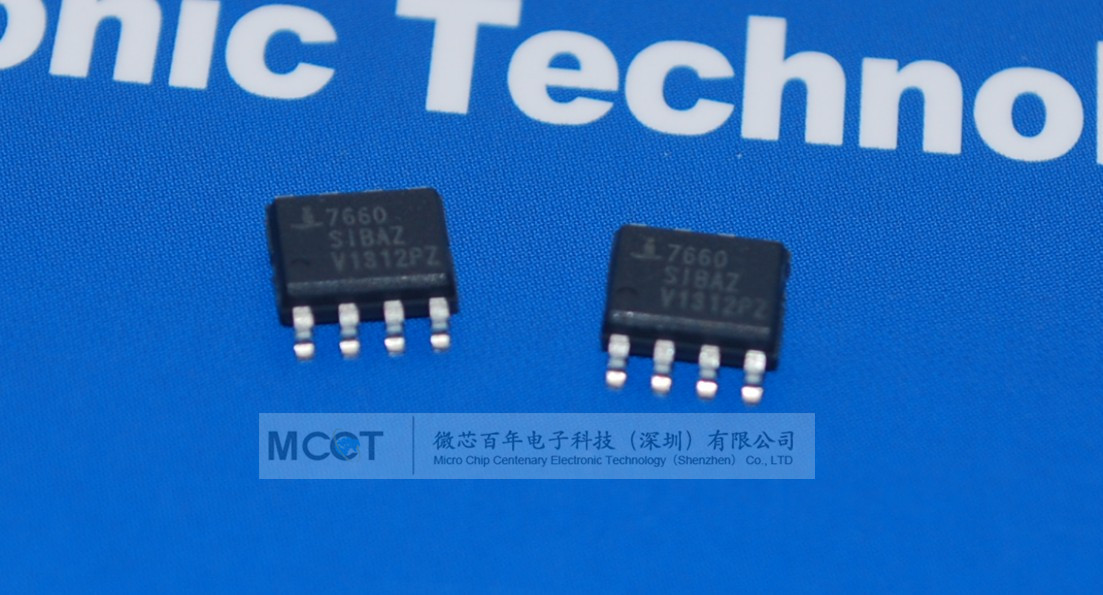

ICL7660SIBAZT

ICL7660SIBAZT全新原装进口深圳仓库现有库存2036只，香港仓库有大量现货，请咨询销售代表

1：￥4.5

100：￥4.2

1000：￥4

5000:￥3.6

主要特点

• ±5V电源的+5 V逻辑电源的简单转换
• 简单的电压倍增（：V _OUT =（ - ）NV _在 ）
• 典型开路电压转换效率为99.9％
• 典型电源效率98％
• 宽工作电压范围
  • ICL7660 1.5V至10.0V
  • ICL7660A 1.5V至12.0V
• 在3V测试ICL7660A 100％
• 易于使用 - 要求只有2个非关键外部被动元件
• 在整个温度没有外部二极管。 和电压范围
• 无铅加退火（符合RoHS

描述

Intersil的ICL7660和ICL7660A单片CMOS供电电路比以前提供的设备提供独特的性能优势。 ICL7660执行从正到负电源电压转换为+1.5 V至+10.0 V互补输出电压为-1.5V的输入电压范围-10.0V和ICL7660A不相同的转换与+1.5 V的输入范围互补输出电压-1.5V-12.0V +12.0 V。 只有2个非关键的外部电容电荷泵和负责水库功能的需要。 ICL7660和ICL7660A也可以连接电压倍增器和运作将产生输出电压+10 V输入18.6至五。

在芯片上包含的一系列直流电源稳压器，RC振荡器，电压电平转换器，4个输出功率MOS开关。 独特的逻辑元件检测设备最负电压，并确保输出N沟道开关源底物路口没有正向偏置。 这确保闭锁操作。

卸载时，振荡器，振荡5.0V输入电源电压在标称频率为10kHz。 此外这个频率可以降低由外部电容的“振荡”终端，或可由一个外部时钟振荡器过载。

“LV”的终端可以连接到地绕过内部线性稳压器，提高低电压（LV）的操作。 在中高电压（+3.5 V到+10.0 ICL7660和+3.5 V到+12.0该ICL7660A V五），LV脚悬空，以防止器件闭锁。

应用

• 机上动态存储器负电源
• 本地化的μ处理机（8080型）负电源
• 廉价的负电源
• 数据采集​​系统
