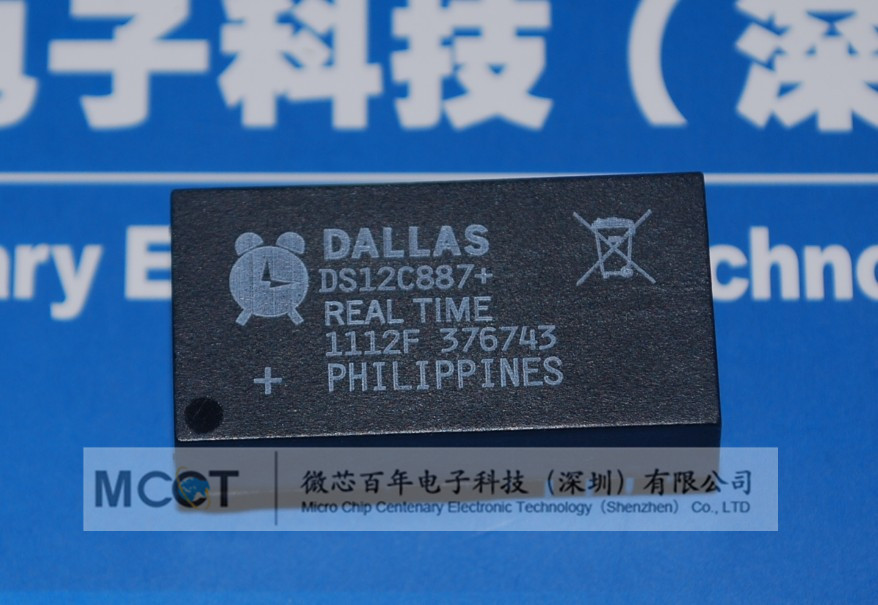

DS12C887

DS12C887 概述



DS12C887实时时钟(RTC)可用来直接替代DS1287。DS12C887提供一个实时时钟/日历、定时闹钟、三个可屏蔽中断(共用一个中断输出)、可编程方波输出和113字节RAM。DS12887在24引脚模块DIP封装内集成了晶体和锂电池。DS12C887在地址32h内增加了世纪字节。对于少于31天的月份，所有器件的日期能够在月末自动调整，带有闰年补偿。DS12C887可配置为24小时或12小时格式，带AM/PM指示。精确的温度补偿电路用于监视VCC状态。一旦检测到主电源失效，器件可自动切换到备用电源。DS12C887通过一个复用的、字节宽度接口访问，支持Intel和Motorola模式。

DS12C887 参数 DS12C887 基本参数 日期 / 时间格式   YYYY-MM-DD / HH:MM:SS 接口   复用总线 工作电压   5V 存储器类型   NV SRAM 存储器容量   113字节 定时闹钟   1 DS12C887 封装类型 EDIP24









DS12C887 特性

• 直接替代IBM AT计算机时钟/日历
• RTC计算秒、分、时、星期、日、月、年信息， 具有润年补偿，有效期至2099年
• 用二进制或BCD表示时间
• 具有AM、PM标示的12小时模式或24小时模式
• 夏时制选择
• 可选择Intel或Motorola总线时序
• 接口配合软件可寻址128 RAM
• 14字节时钟与控制寄存器
• 113字节通用、电池备份RAM3
• 三路中断可分别通过软件屏蔽与检测
• 闹钟可设置为每秒一次至每星期一次
• 周期可设置在122μs至500ms
• 时钟终止刷新周期标志
• 可编程的方波输出信号
• 自动电源失效检测和切换电路
• 可选则集成了晶体和电池的DIP模块(EDIP)封装
• 可选的工业级温度范围
• 通过美国保险商实验室协会(UL)认证

DS12C887 应用

• 嵌入式系统
• 网络集线器、桥接器和路由器
• 安全系统
• 电表
