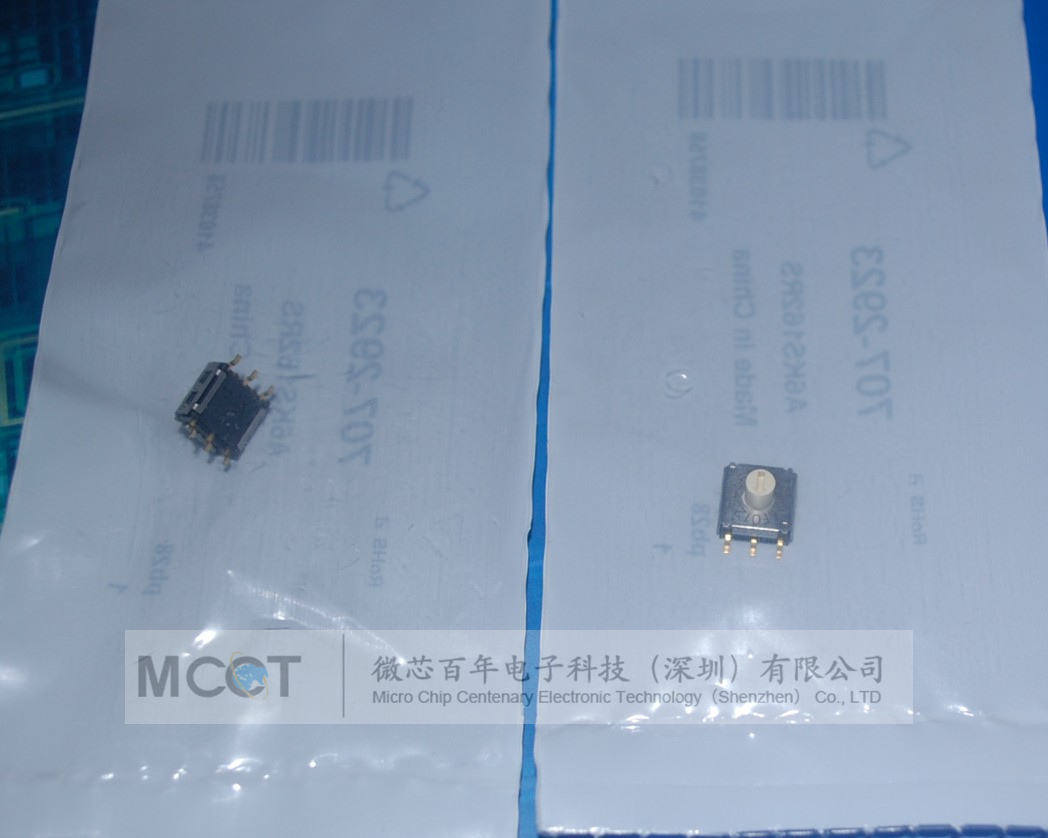

A6KS-162RS
产品图片仅供参考
欢迎索取产品详细资料

A6KS-162RS

  • 所属类别：总线开关
  • 产品名称：小型（□7.2mm）旋转型拨动开关
  • 厂商：OMRON
  • 生产批号：10+
  • 封装：DIP
  • 库存状态：有库存
  • 库存量：8000
  • 最低订购量：1
  • 详细资料：点击查找A6KS-162RS的pdf资料
  • 点击询价
联系我们 在线客服1 在线客服2 点击发送邮件
  • 产品介绍



小型（□7.2mm）
旋转型拨动开关


  欧姆龙拨动开关A6K特点如下
● 开关部外形□7.2mm的尺寸设计，
相较以往产品的□10mm，实现面积比小型化1/2。
● 具有表面安装端子、直插型端子的两种型号对应。
还提供侧面操作型产品。
● 接点部分为镀金，确保了高可靠性能。


种类

●基板孔插入端子型（3×3端子型）

  类型
（转子颜色）

位置数 固定杆装
包装单位		 输出码
上面操作平型（白） 上面操作轴型（白） 侧面操作平型（白） 侧面操作轴型（白）
10 上面：63
侧面：60		 实码 A6K-102RF A6K-102RS A6KV-102RF A6KV-102RS
16 A6K-162RF A6K-162RS A6KV-162RF A6KV-162RS

●基板孔插入端子型（5×2端子型）

  类型
（转子颜色）

位置数 固定杆装
包装单位		 输出码
上面操作平型（白） 上面操作轴型（白） 侧面操作平型（白） 侧面操作轴型（白）
10 上面：63
侧面：60		 实码 A6K-104RF A6K-104RS A6KV-104RF A6KV-104RS
16 A6K-164RF A6K-164RS A6KV-164RF A6KV-164RS

●表面安装型（3×3端子型、固定杆装）

  类型
（转子颜色）

位置数 固定杆装
包装单位		 输出码
上面操作 平型（白） 上面操作 轴型（白）
10 63 实码 A6KS-102RF A6KS-102RS
16 A6KS-162RF A6KS-162RS

*，3×3端子型(SMT)不是侧面操作型

●表面安装型（5×2端子型、固定杆装）

  类型
（转子颜色）

位置数 固定杆装
包装单位		 输出码
上面操作平型（白） 上面操作轴型（白） 侧面操作平型（白） 侧面操作轴型（白）
10 上面：63
侧面：60		 实码 A6KS-104RF A6KS-104RS A6KSV-104RF A6KSV-104RS
16 A6KS-164RF A6KS-164RS A6KSV-164RF A6KSV-164RS

●表面安装型（3×3端子型、压花带装）

  类型
（转子颜色）

位置数 输出码
上面操作 平型（白） 上面操作 轴型（白）
包装单位 包装单位
10
实码		 1450 A6KS-102RF-P 850 A6KS-102RS-P
16 A6KS-162RF-P A6KS-162RS-P

●表面安装型（5×2端子型、压花带装）

类型（转子颜色）

位置数 输出码
上面操作平型（白） 上面操作轴型（白） 侧面操作平型（白） 侧面操作轴型（白）
包装单位 包装单位 包装单位 包装单位
10 实码 1450 A6KS-104RF-P 850 A6KS-104RS-P 750 A6KSV-104RF-P 750 A6KSV-104RS-P
16 A6KS-164RF-P A6KS-164RS-P A6KSV-164RF-P A6KSV-164RS-P

注. 订购数量必须为包装单位的整数倍。

top

额定值/性能

额定值
 DC 24V 25mA、DC 3.5V 10μA（最小电流）
使用环境温度
 -30～+80℃ 60%RH以下（无结冰、无凝露）
使用环境湿度
 35～95%RH（+5～+35℃）
绝缘电阻
 100MΩ以上（DC 250V）
接触电阻
 200mΩ以下（初始值）
耐压
 AC250V 1min（端子间）
振动
误动作
 10～55Hz 双振幅1.5mm
冲击
误动作
 300m/s2以上
电气寿命
 20,000步以上
操作扭矩
 1.96×10-2N m以下
重量
 直插端子型：上面操作：约0.4g，侧面操作：约0.7g
表面安装型：上面操作：约0.4g，侧面操作：约0.4g

top

外形尺寸（单位：mm）

■直插端子型
●上面操作型3×3端子型 平型

A6K-102RF
A6K-162RF


●上面操作型3×3端子型 轴型

A6K-102RS
A6K-162RS


●侧面操作型3×3端子型 平型

A6KV-102RF
A6KV-162RF


●侧面操作型3×3端子型 轴型

A6KV-102RS
A6KV-162RS


●上面操作型5×2端子型 平型

A6K-104RF
A6K-164RF


●上面操作型5×2端子型 轴型

A6K-104RS
A6K-164RS


●侧面操作型5×2端子型 平型

A6KV-104RF
A6KV-164RF


●侧面操作型5×2端子型 轴型

A6KV-104RS
A6KV-164RS



■表面安装型

●上面操作型3×3端子型 平型

A6KS-102RF
A6KS-162RF


●上面操作型3×3端子型 轴型

A6KS-102RS
A6KS-162RS


●上面操作型5×2端子型 平型

A6KS-104RF
A6KS-164RF


●上面操作型5×2端子型 轴型

A6KS-104RS
A6KS-164RS


●上面操作型5×2端子型 平型

A6KSV-104RF
A6KSV-164RF


●上面操作型5×2端子型 轴型

A6KSV-104RS
A6KSV-164RS



■印刷基板加工尺寸（TOP VIEW）（单位:mm）

●3×3端子型

直插型端子（上面操作）
直插型端子（上面操作）
表面安装端子（上面操作）

●5×2端子型

直插型端子（上面操作）
直插型端子（侧面操作）
表面安装端子（上面操作）
表面安装端子（侧面操作）
