1-1393315-1
- 所属类别:继电器

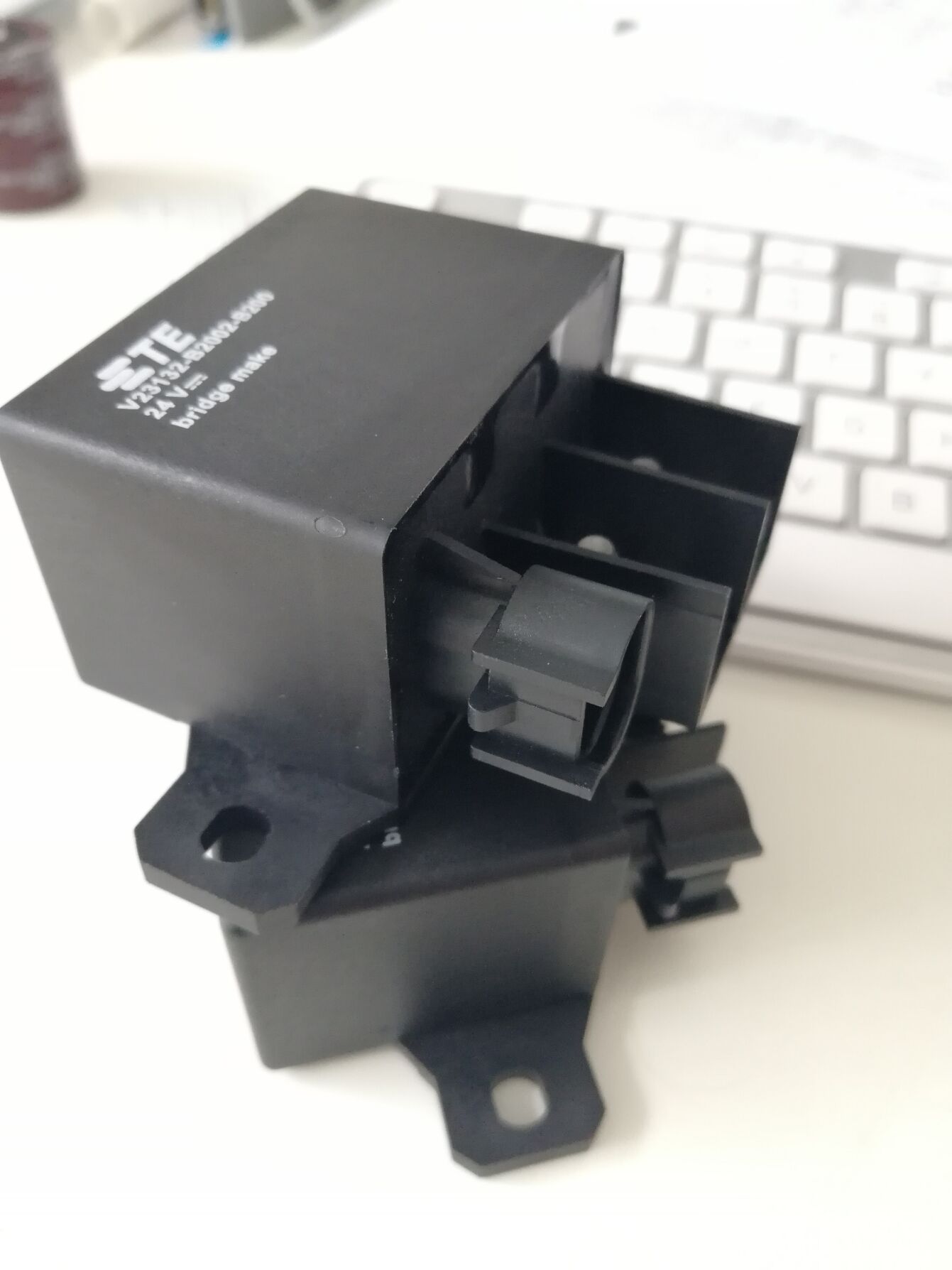

- 产品名称:高电流汽车继电器
- 厂商:TE Connectivity Ltd
- 生产批号:17+
- 封装:继电器
- 库存状态:有库存
- 库存量:320
- 最低订购量:1
- 详细资料:
-
产品类型特性
-
产品类型 : 继电器
-
产品分类 : 继电器 - 汽车大电流继电器
-
继电器类型 : HCR 150 型大电流继电器
-
产品类别 : 机电式继电器
-
产品名称 : 高电流汽车继电器
电气特征
-
端子开关负载(最小值) : 1000mA @ 5VDC
-
端子极限断开电流 (A): 300
-
额定电压 (VDC): 24
-
额定线圈电压 (VDC): 24
-
线圈励磁系统 : 单稳态,直流
-
线圈电阻 (Ω): 141
-
端子极限连续电流 (A): 180
-
端子极限关合电流 (A): 300
-
打开端子间绝缘初始电介质 (Vrms): 1000
-
线圈功率额定值(直流) (mW): 4100
-
线圈/端子间绝缘初始电介质类 : 500 – 1000 V
-
端子与线圈间绝缘初始电介质 (Vrms): 1000
-
额定电流 (85°C) (A): 130
接触件特性
-
端子基材 : AgSnO2
-
端子电流类 : >50A
-
端子排列方式 : 1 Form X(NO,桥接)
-
端子类型 : 螺纹式端子
尺寸
-
宽度 : 40 mm [ 1.575 in ]
-
高度类(机械) : 40 – 50 mm
-
长度 : 74.2 mm [ 2.92 in ]
-
长度类(机械) : >60mm
-
高度 : 45 mm [ 1.772 in ]
-
宽度类(机械) : 30 – 40 mm
使用环境
-
环境保护类别 : RTIII
-
环境温度类 : 105 – 125°C
-
环境温度(最大值) : 125 °C [ 257 °F ]
其他
-
安装支架 : 带有
-
大功率继电器 (>75A) : 是
