凌力尔特推出包含两个大电流输出缓冲器的精准电压基准 LT6658

凌力尔特公司 (Linear Technology Corporation) 推出包含两个大电流输出缓冲器的精准电压基准 LT6658。基于一个 2.5V 带隙电压基准，每路输出可单独地配置为 2.5V 至 6V 之间的任何电压。两路输出都提供 0.05% 的初始准确度、10ppm/°C 温度漂移和仅为 1.5ppm 的低频噪声。这些输出可分别驱动高达 50mA 和 150mA，以及吸收高达 20mA。在负载电流高达 150mA 时，典型负载调整率仅为 0.1ppm/mA。在并联时，缓冲器输出可结合以提供甚至更大的电流。



LT6658 非常适合用一个输出驱动高分辨率 ADC 或 DAC 的基准输入，同时用另一个输出给其他器件供电。两路输出随温度和负载变化相互跟踪，从而可以应对需要比例式电源轨的应用。这些输出有出色的电源抑制性能，在规定的整个运行范围内用高达 50μF 的电容可稳定。凭借这样的输出能力，LT6658 可以同时用作基准和稳压器。或者，LT6658 还可以用来产生一个基准加一个虚地，或用作两个匹配的跟踪基准。



凌力尔特公司设计经理 Brendan Whelan 表示：“客户对具稳压器类驱动能力之精准电压基准的需求越来越大，启发了我们开发这些超级缓冲基准。结果就得出了开创性的 LT6658 Refulator。”



LT6658 的 2.5V 版本已上市。1.2V、1.8V、3V、3.3V 和 5V 版本将于 2017 年上半年推出。千片批购价为每片 2.35 美元。

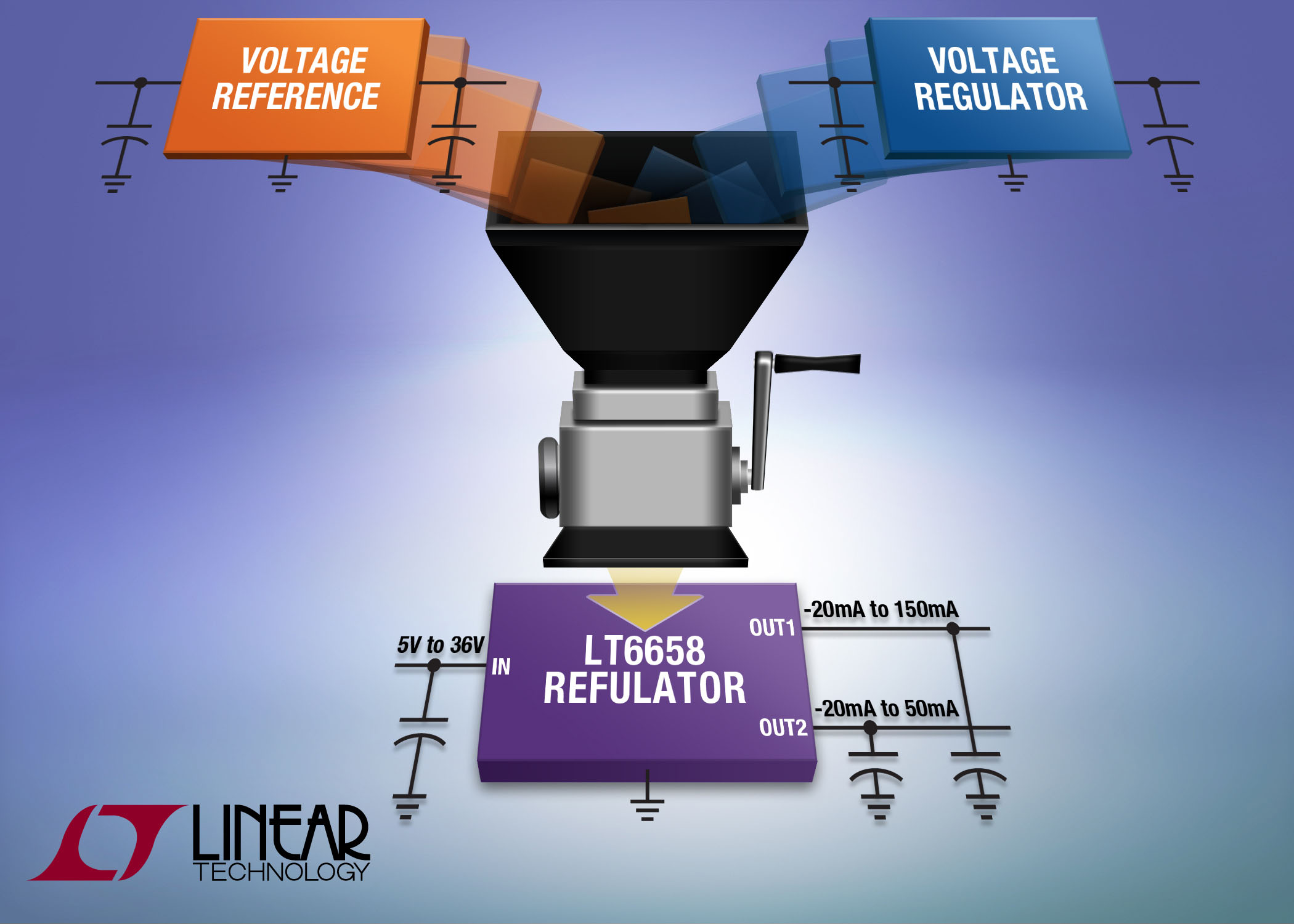

照片说明：双输出、大电流、低噪声、精准电压基准



性能概要： LT6658

·出色的准确度和漂移：



oA 级 (0.05% 初始准确度，10ppm/°C 漂移)



oB 级 (0.1% 初始准确度，20ppm/°C 漂移)



·双输出跟踪基准



·每路输出可配置：2.5V 至 6V



o输出 1：提供 150mA / 吸收 20mA



o输出 2：提供 50mA / 吸收20mA



·低噪声：1.5ppmP-P (0.1Hz 至 10Hz)



·宽工作电压范围至 36V



·负载调整率：0.1ppm/mA



·AC PSRR：在10kHz 时为 96dB



·在输出上采用开尔文 (Kelvin) 连接



·过热停机



·每个输出有单独的电源引脚



·2.5V 电压版本现已供货



o不久将推出：1.2V、1.8V、3V、3.3V 和 5V 版本

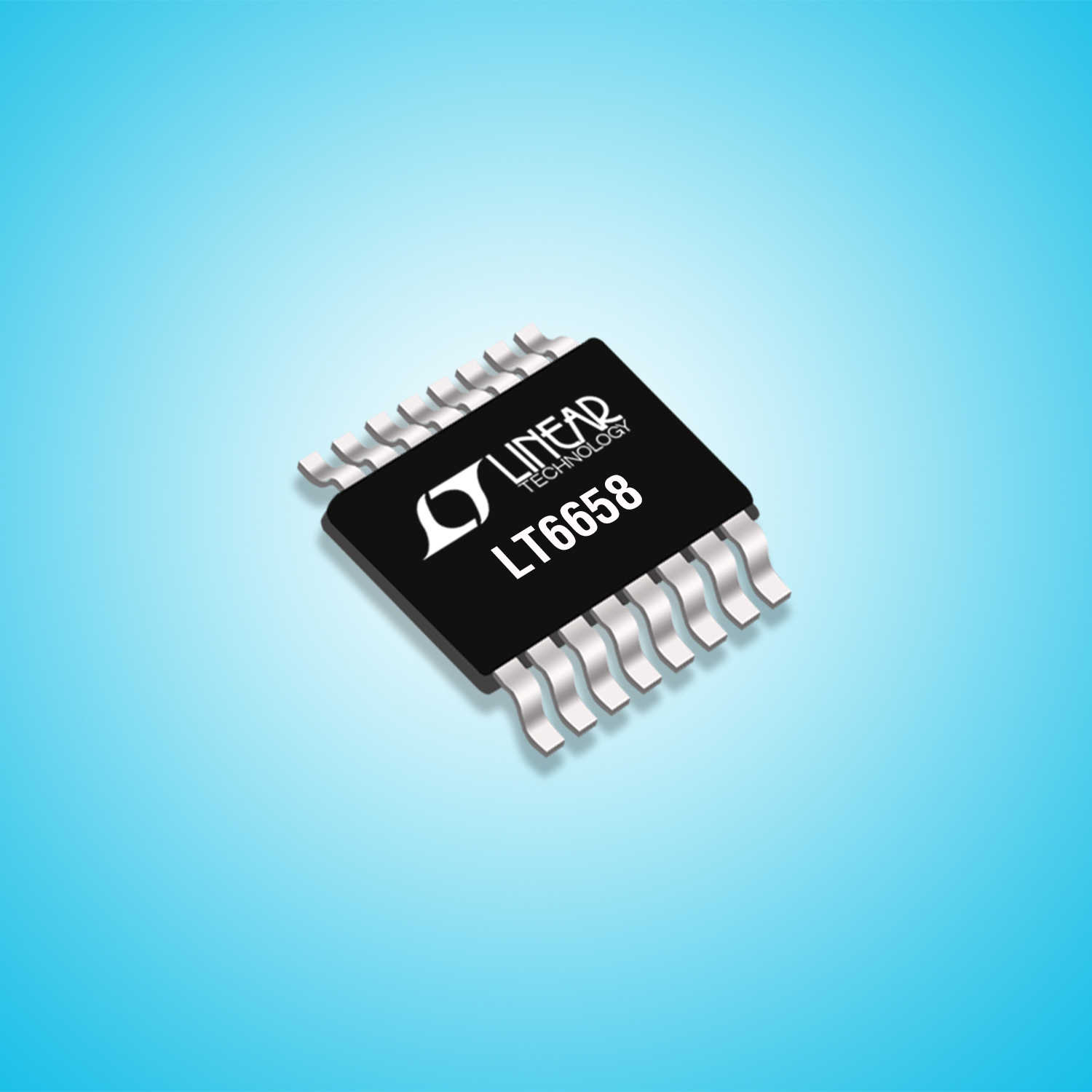

·采用裸露焊盘的 MSE16 封装



本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
